磨粉机
磨粉机
型号:MFJ-10
产量:150-200kg/h
风机转速:变频启动
主磨转速:0-7500rpm变频调速
副磨转速:0-2900rpm变频调速
主磨电机功率:7.5kW
副磨电机功率:1.1kW
引风机电机功率:15kW
外形尺寸:长×宽×高=6520mm×1600mm×3210mm
标 准 配 置 | |||
产品 | 名称 | 规格型号 | 品牌 |
磨粉机MFJ-10 | 主磨电机 | YX3-132S2-2/7.5kW | 力久 |
风机电机 | YX3-160M2-2/15kW | 力久 | |
转筛电机 | YX3-112M-8/1.5kW | 力久 | |
排料电机 | RV50-40-0.37kW | 力久 | |
副磨电机 | YX3-90S-2/1.1kW | 力久 | |
喂料电机 | AV50-60-0.37kW | 力久 | |
变频器(主磨) | AT500-T3-011G/015PB | 汇川 | |
变频器(副磨) | AT500-T3-1P5G/2R2PB | 汇川 | |
变频器(喂料) | AT500-T3-1R5G/2R2P | 汇川 | |
触摸屏 | MT4434T | 步科 | |
PLC | XC3-24R-E | 信捷 | |
低压电器 | 德力西 |
200Kg生产线产品特点
1、磨粉机采用触摸屏人机界面和PLC自动控制,手动操作和自动操作可自由选择,一键启停。产成品大于98%,保证200KG/小时。
2、主磨到旋风分离器管道采用不锈钢材质,分离器到除尘箱管道,旋风分离器到旋转筛管道均采用不锈钢材质;除尘箱到引风机管道采用低碳钢材质,做喷涂处理。
3、磨粉机具有故障自诊断功能。
4、磨粉机自动吸料,采用二次回风方式对齿圈进行降温。
5、主磨平台碳钢焊接制成,表面喷涂处理。
6、主磨具有超温和超电流双重保护,**配置除尘箱还配有防爆装置。
7、主磨、副磨、喂料电机变频运行。
8、旋风分离器由不锈钢加工制作,采用可打开设计,方便清机换色。
9、除尘箱超微粉回收口采用蝶阀放料。
10、旋转筛维修清机方便,与物料接触部分全部采用不锈钢材质,轴承端加工通气孔,防止轴承进粉。
11、除尘箱外壳喷涂,PLC控制脉冲阀,采用抗静电滤袋过滤。
12、配备冷风系统,加装冷风交换器,铜管、铝散热片,外部有发泡保温处理,下面有漏斗式冷凝水出口。交换器前装有过滤网,可拆卸取出清洗。
(此配置如需,另行计费)
13、粉末产品粒度分布为:
中间粒径达到30-40微米,成品率可达98%以上,投入产出率可达99.5%以上(包含超细粉);200kg/h以上产能时,成品*高温度不超过36℃。
14、**配置中引风机采用低噪音风机,出风口做消音处理,整机噪音空转不超过90分贝!整机生产噪音不超过85分贝。磨粉机冷风系统交换器(根据客户需求另行报价)散热过滤面积为150㎡,保证散热效果。
15、200kg整套生产线总功率约为75.26kw,根据客户所选配置,整套设备总功率与总重量会有些许差别,具体以*终所订购配置实际产品总重量为准。
300Kg生产线技术参数
磨粉机技术参数
型号:MFJ-20
产量:300-400kg/h
风机转速:变频启动
主磨转速:0-5500rpm变频调速
副磨转速:0-2900rpm变频调速
主磨电机功率:15kW
副磨电机功率:2.2kW
引风机电机功率:22kW
风机重量:≈750kg
磨粉机重量:≈1850kg
外形尺寸:长×宽×高=7200mm×3400mm×1800mm

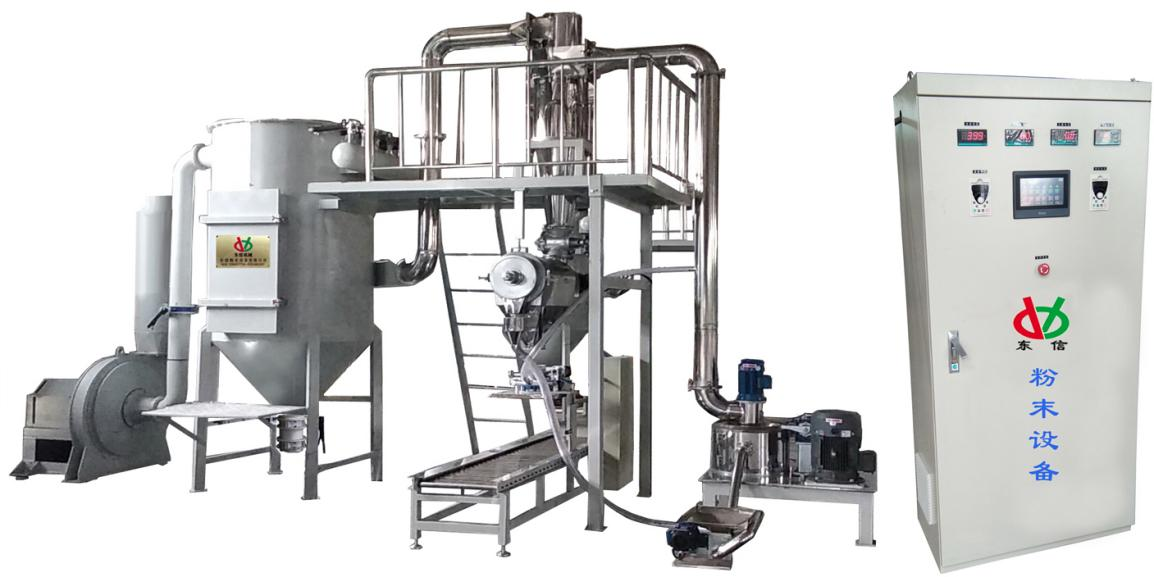

(图片仅供参考,具体以客户实际需求为准)
标 准 配 置 | |||
产品 | 名称 | 规格型号 | 品牌 |
磨粉机MFJ-20 | 主磨电机 | YFB-160-2-15KW | 力久 |
风机电机 | YFB-180-2-22KW | 力久 | |
转筛电机 | YFB-112-8-8-1.5KW | 力久 | |
排料电机 | RV50-40/0.37kW | 力久 | |
副磨电机 | YFB-90-2-2.2KW | 力久 | |
开盖电机 | NRV40/63-0.37KW | 力久 | |
喂料电机 | AV50/60-0.37kW | 力久 | |
变频器(主磨) | AT500-T3-018G/022PB | 汇川 | |
变频器(副磨) | AT500-T3-2P2G/4R0PB | 汇川 | |
变频器(喂料) | AT500-T3-1R5G/2R2P | 汇川 | |
触摸屏 | MT4434T | 步科 | |
PLC | XC3-24R-E | 信捷 | |
低压电器 | 德力西 |
300Kg生产线产品特点
16、磨粉机采用触摸屏人机界面和PLC自动控制,手动操作和自动操作可自由选择,一键启停。产成品大于98%,保证300KG/小时。
17、主磨到旋风分离器管道采用不锈钢材质,分离器到除尘箱管道,旋风分离器到旋转筛管道均采用不锈钢材质;除尘箱到引风机管道采用低碳钢材质,做喷涂处理。
18、磨粉机具有故障自诊断功能。
19、磨粉机自动吸料,采用二次回风方式对齿圈进行降温。
20、主磨平台碳钢焊接制成,表面喷涂处理。
21、主磨具有超温和超电流双重保护,**配置除尘箱还配有防爆装置。
22、主磨、副磨、喂料电机变频运行。
23、旋风分离器由不锈钢加工制作,采用可打开设计,方便清机换色。
24、除尘箱超微粉回收口采用蝶阀放料。
25、旋转筛维修清机方便,与物料接触部分全部采用不锈钢材质,轴承端加工通气孔,防止轴承进粉。
26、除尘箱外壳喷涂,PLC控制脉冲阀,采用滤芯旋转翼过滤。
27、配备冷风系统,加装冷风交换器,铜管、铝散热片,外部有发泡保温处理,下面有漏斗式冷凝水出口。交换器前装有过滤网,可拆卸取出清洗。(此配置如需,另行报价)
28、粉末产品粒度分布为:
中间粒径达到30-40微米,成品率可达98%以上,投入产出率可达98.5%以上(包含超细粉);300kg/h以上产能时,成品*高温度不超过36℃。
29、**配置中引风机采用低噪音风机,出风口做消音处理,整机噪音空转不超过90分贝!整机生产噪音不超过85分贝。磨粉机冷风系统交换器(根据客户需求另行报价)散热过滤面积为150㎡,保证散热效果。
300kg整套生产线总功率约为105.06kw,整套生产线总重量约为5.67t,根据客户所选配置,整套设备总功率与总重量会有些许差别,具体以*终所订购配置实际产品总重量为准。
500Kg生产线技术参数
型号:MFJ-30
产量:500-600kg/h
风机转速:变频启动
主磨转速:0-5800rpm变频调速
副磨转速:0-1440rpm变频调速
主磨电机功率:22kW
副磨电机功率:4kW
引风机电机功率:30kW
风机重量:≈890kg
磨粉机重量:≈2250kg
外形尺寸:长×宽×高=7345mm×2600mm×4410mm

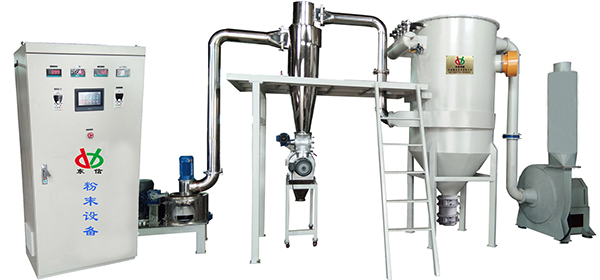

(图片仅供参考,具体以客户实际需求为准)
标 准 配 置 | |||
产品 | 名称 | 规格型号 | 品牌 |
磨粉机MFJ-30 | 主磨电机 | YFB-180-2-22KW | 力久 |
风机电机 | YFB-200-2-30KW | 力久 | |
转筛电机 | YFB-112-8-1.5KW | 力久 | |
排料电机 | RV50-40/0.37kW | 力久 | |
副磨电机 | YFB-112-2-4KW | 力久 | |
开盖电机 | NRV50/75/0.55kW | 力久 | |
喂料电机(两种) | RV63-7.5-F/1.5kW RV50-30/0.37kW | 力久 | |
自动称量电机 | RV50-40/0.55kW | 力久 | |
变频器(主磨) | AT500-T3-022G-030PB | 汇川 | |
变频器(副磨) | AT500-T3-4R0G/5R5PB | 汇川 | |
变频器(喂料) | AT500-T3-1R5G/2R2PB | 汇川 | |
触摸屏 | MT4434T | 步科 | |
PLC | S7-200/CPU224 | 信捷 | |
低压电器 | 德力西 |
500Kg生产线产品特点
30、磨粉机采用触摸屏人机界面和PLC自动控制,手动操作和自动操作可自由选择,一键启停。产成品大于98%,保证500KG/小时。
31、主磨到旋风分离器管道采用不锈钢材质,分离器到除尘箱管道,旋风分离器到旋转筛管道均采用不锈钢材质;除尘箱到引风机管道采用低碳钢材质,做喷涂处理。
32、磨粉机具有故障自诊断功能。
33、磨粉机自动吸料,采用二次回风方式对齿圈进行降温。
34、主磨平台碳钢焊接制成,表面喷涂处理。
35、主磨具有超温和超电流双重保护,
36、主磨、副磨、喂料电机变频运行。
37、旋风分离器由不锈钢加工制作,采用可打开设计,方便清机换色。
38、除尘箱超微粉回收口采用蝶阀放料。
39、旋转筛维修清机方便,与物料接触部分全部采用不锈钢材质,轴承端加工通气孔,防止轴承进粉,旋转筛的下方配备自动称量装置(带吸尘罩),称量误差±10克。
40、除尘箱外壳喷涂,PLC控制脉冲阀,采用滤芯旋转翼过滤。
41、配备冷风系统,加装冷风交换器,铜管、铝散热片,外部有发泡保温处理,下面有漏斗式冷凝水出口。交换器前装有过滤网,可拆卸取出清洗。
(此配置如需,另行计费)
42、粉末产品粒度分布为:
中间粒径达到30-40微米,成品率可达98%以上,投入产出率可达99.5%以上(包含超细粉);500kg/h以上产能时,成品*高温度不超过36℃。
14、**配置中引风机采用低噪音风机,出风口做消音处理,整机噪音空转不超过90分贝!整机生产噪音不超过85分贝。磨粉机冷风系统交换器(根据客户需求另行报价)散热交换面积为220㎡,保证散热效果,磨粉机进风口加控制进风量插板。
15、500kg整套生产线总功率约为136.99kw,整套生产线总重量约为7.71t,根据客户所选配置,整套设备总功率与总重量会有些许差别,具体以*终所订购配置实际产品总量为准。
800kg-1200kg生产线技术参数
型号:MFJ-40
产量:1200kg/h
风机转速:变频启动
主磨转速:0-4000rpm变频调速
副磨转速:0-1440rpm变频调速
喂料转速:0-1440rpm变频调速
主磨电机功率:30kW
副磨电机功率:5.5kW
引风机电机功率:37kW/45kW
风机重量:1150kg
自动称量重量:295kg
磨粉机重量:3120kg
外形尺寸:长×宽×高=8400mm×2600mm×4770mm
标 准 配 置 | |||
产品 | 名称 | 规格型号 | 品牌 |
磨粉机MFJ-40 | 主磨电机 | Y2-200L1-2-30kW | 力久 |
风机电机 | Y200L2-2/37kW Y200L2-2/45kW | 力久 | |
转筛电机 | Y112M-8/1.5kW | 力久 | |
排料电机 | RV50-40/0.37kW | 力久 | |
副磨电机 | Y132S2-2/5.5kW | 力久 | |
自动称量电机 | RV50-40/0.55kW | 力久 | |
开盖电机 | NRV63/90/1.1kW | 力久 | |
喂料电机 | RV50/20-0.37kW | 力久 | |
变频器(主磨) | AT500-T3-30G/37PB | 汇川 | |
变频器(副磨) | AT500-T3-4R0G/5R5P | 汇川 | |
变频器(喂料) | AT500-T3-1R5G/2R2P | 汇川 | |
触摸屏 | MT4434T | 步科 | |
PLC | S7-200/CPU224 | 西门子 | |
低压电器 | 德力西 |
800kg-1200kg生产线产品特点
43、磨粉机采用触摸屏人机界面和PLC自动控制,手动操作和自动操作可自由选择,一键启停。产成品大于98%,保证1200KG/小时。
44、主磨到旋风分离器管道采用不锈钢材质,分离器到除尘箱管道,旋风分离器到旋转筛管道均采用不锈钢材质;除尘箱到引风机管道采用低碳钢材质,做喷涂处理。
45、磨粉机具有故障自诊断功能。
46、磨粉机自动吸料,采用二次回风方式对齿圈进行降温。
47、主磨平台碳钢焊接制成,表面喷涂处理。
48、主磨具有超温和超电流双重保护,
49、主磨、副磨、喂料电机变频运行。
50、旋风分离器由不锈钢加工制作,采用可打开设计,方便清机换色。
51、除尘箱超微粉回收口采用蝶阀放料。
52、旋转筛维修清机方便,与物料接触部分全部采用不锈钢材质,轴承端加工通气孔,防止轴承进粉,旋转筛的下方配备自动称量装置(带吸尘罩),称量误差±10克。
53、除尘箱外壳喷涂,PLC控制脉冲阀,采用抗静电滤袋过滤。
54、配备冷风系统,加装冷风交换器,铜管、铝散热片,外部有发泡保温处理,下面有漏斗式冷凝水出口。交换器前装有过滤网,可拆卸取出清洗。
55、磨粉系统采用滤芯旋转翼,更好的保证除尘效率高,除尘的精度高,不易损坏,稳定性高。
56、粉末产品粒度分布为:
中间粒径达到30-40微米,成品率可达98%以上,投入产出率可达98.5%以上(包含超细粉);1200kg/h以上产能时,成品*高温度不超过36℃。
57、**配置中引风机采用低噪音风机,出风口做消音处理,整机正常运转噪音小于等于80分贝,整机空转噪音小于等于85分贝。磨粉机冷风系统交换器(根据客户需求另行报价)散热交换面积为220㎡,保证散热效果.
800kg整套生产线总功率约为197.34kw,整套生产线总重量约为9.7t,根据客户所选配置,整套设备总功率与总重量会有些许差别,具体以*终所订购配置实际产品总重量为准。

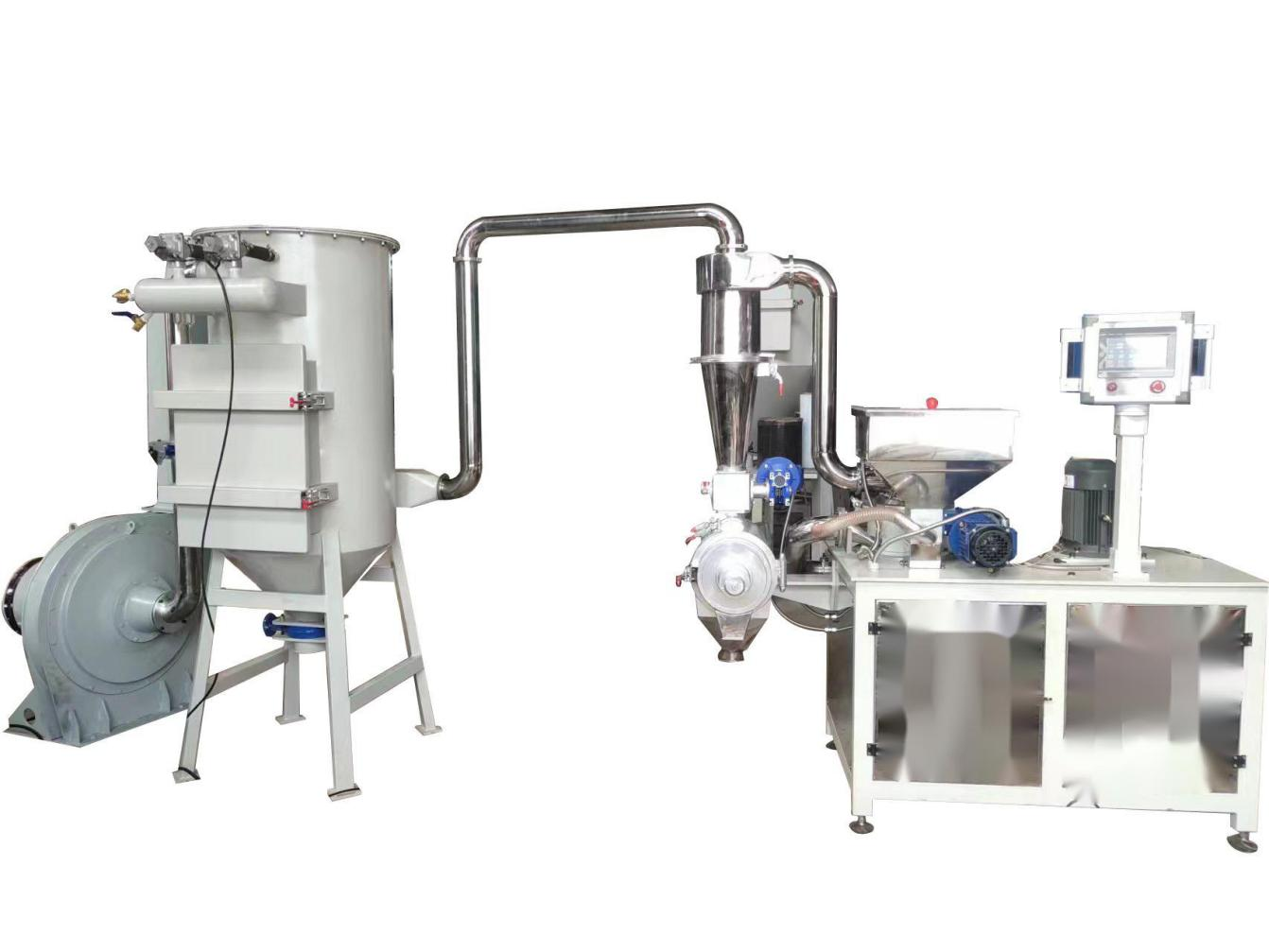

MFJ-05磨粉机技术参数
型号:MFJ-05
产量:40-60kg/h
主磨频率:0-183rpm变频调速
主磨电机功率:220V/3KW(带变频)
副磨电机功率:220V/0.75KW(带变频)
喂料电机功率:0.18KW(带变频)
引风机电机功率:4KW
外形尺寸:长×宽×高=2100mm×1300mm×2200mm
产品特点
1、主磨到旋风分离器管道采用不锈钢材质,分离器到除尘箱管道,旋风分离器到旋转筛管道均采用不锈钢材质;除尘箱到引风机管道采用低碳钢材质,做喷涂处理。
2、主磨具有超温和超电流双重保护。
3、主磨、副磨、喂料电机变频运行。
4、旋风分离器由不锈钢加工制作,采用可打开设计,方便清机换色。
5、除尘箱超微粉回收口采用蝶阀放料。
6、旋转筛维修清机方便,与物料接触部分全部采用不锈钢材质,轴承端加工通气孔,防止轴承进粉。
7、除尘箱外壳喷涂,气体分配室装脉冲控制仪,采用抗静电滤袋过滤。
8、引风机出风口做消音处理,整机正常运转噪音小于等于80分贝,整机空转噪音小于等于85分贝。
标 准 配 置 | |||
名称 | 规格型号 | 品牌 | |
磨粉机 MFJ-05 | 主磨电机 | GS90-183- /4Kw | 力久 |
风机电机 | YE2-100L-2/3KW | 力久 | |
副磨电机 | Y2-80M1-2-0.75Kw | 力久 | |
喂料电机 | RV030/30-0.18Kw | 力久 | |
转筛电机 | 90S-6-0.75Kw | 力久 | |
转筛喂料电机 | RV40-60-0.25Kw | 力久 | |
变频器(主磨) | AT500-T3-4R0G/5R5PB | 汇川 | |
变频器(副磨) | AT500-T3-1R5G/2R2PB | 汇川 | |
变频器(喂料) | AT500-T3-1R5G/2R2PB | 汇川 | |
触摸屏 | MT4434T | 步科 | |
低压电器 | 德力西 | ||
其它 |
